IEC62560-2015.球泡灯安规测试项目及检测设备图文


IEC 62560:2015 LED Lamp

1. SCOPE
—额定功率:<60W
—额定电压:50-250V
—灯头标准:B15d;B22d,E11;E12;E14;E17;E26;E27;E39;E40;GU10;GZ10;GX53

G9不能超过12g


刚才符合性测试参考标准IEC62031 Annex C和IEC60598-1 Annex Q
—标签
—说明
—产品的完整性
—100%产品测试
  电器测试:耐压最小1500Vac或者1500√2Vdc 1秒  过电流<5Ma
  或者  绝缘电阻500V   1秒  阻抗>2MΩ

低压LED球泡灯 ≤50V
CTL 34A/1547/DC

低压单端球泡灯灯头:G4,GU4,GU5.3,GX5.3,G6.35,GY4,GY6.35,GU7和G53等等

注:不能申请ENEC和CB
根据62838草案,G4球泡灯不能超过20g

—IEC 62560(clauses5,10,11.12,13 are applicable)
—IEC/EN 60061(IEC/EN 60061-1 Lamp caps and IEC/EN 60061-3 Gauges-see the relevant data sheets).
—IEC/EN 61347-1(clause 14 and 16 are applicable)
—IEC/EN 60598-1(8 and 10)
—IEC/EN 62471
—IEC TR 62471-2

2. GENERAL REQUIREMENTS
1)不可维修,工厂封装的整体

2)每一个型号都需要被测试,除非机构一样可以挑选典型性样品

3)除非样品损坏,否则所有测试在一个样品上进行

3. MARKING
以下图标必须标注在灯体名牌上
1) 商标
2) 额定电压
3) 额定功率
4) 额定频率

以下信息可以标注在灯体
说明书或者保证任意一个地方
1) 额定电流
2) 重要警告
3) 不可调光符号
可调光球泡不需要打任何标注
不可调光仅指不能安装在家庭调光线中,外接调光器。
4) 不能再潮湿环境下使用:
Use in Dry Locations only 或 (IEC60417-6179-1(2014-10))

擦拭测试
15秒水和15秒己烷

4. INTERCHANGEABILITY
1) 灯头量规

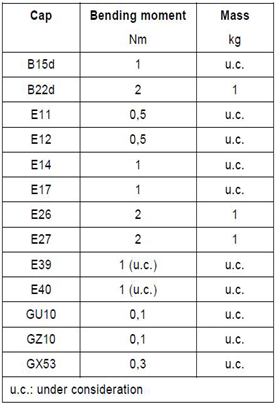

2) 灯泡自身弯矩
3) 球泡重量限值

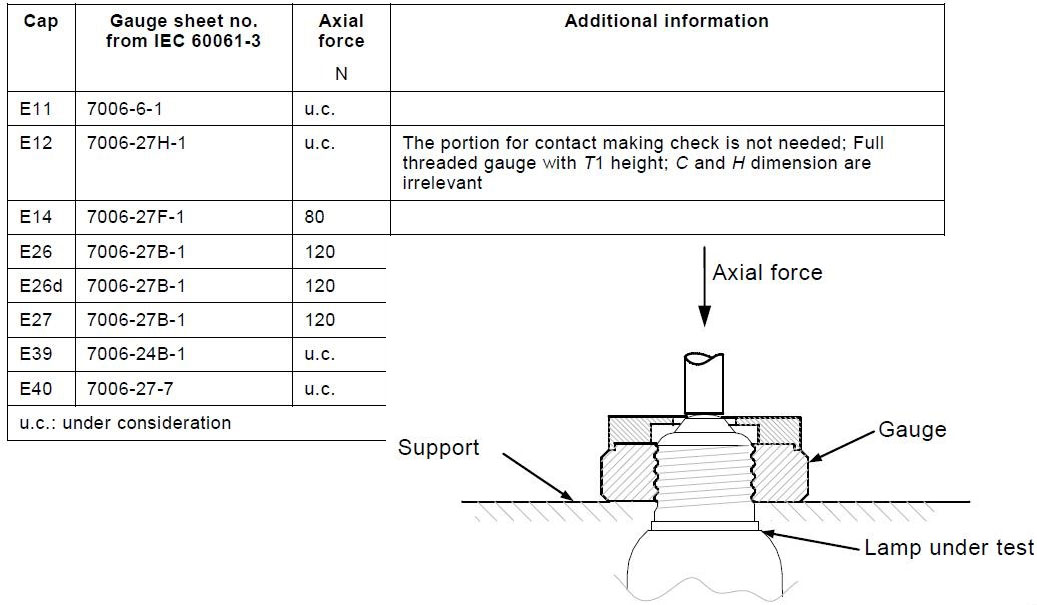

灯头量规如图所示:
5. PROTECTION AGAINST ACCIDENTAL CONTACT WITH LIVE PARTS
当球泡安装进IEC认证的灯座后,用符合
IEC60529的测试手指碰不到任何危险部件。
必要时施加10N的推力

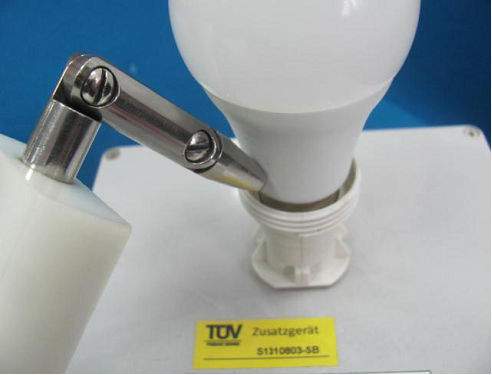

铰链试验手指如图所示:

6. INSULATION RESISTANCE AND ELECTRIC STRENGTH
AFTER HUMIDITY TREATMENT
1) 潮态
湿度:91-95%
温度:20-30℃
时间:48小时
2) 绝缘电阻
直流500V 打1分钟  绝缘阻抗要大于4MΩ
3) 电气强度
2000+4U  打一分钟  不能有闪烁和击穿,过电流不超过100mA
(交流或直流由工厂建议)

注:1.所有测试进行时不能离开潮态箱
2.如果产品表面有绝缘漆,需要把漆挂掉

7. MECHANICAL STRENGTH

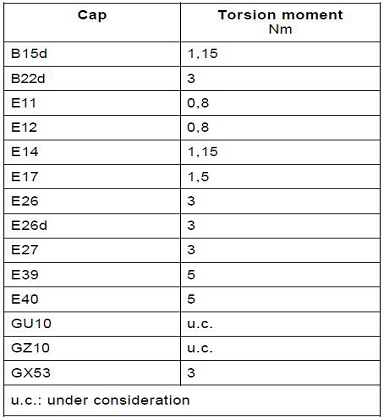

1) 灯头扭矩测试(旋进旋出)
       力要缓慢施加,灯头与灯体之间的转动不能超过10°
2) 测试结束后,球泡还需满足第八章的绝缘电阻和电气强度

1)螺纹灯头的轴线强度测试
   测试结束后,灯头触电周围的绝缘不能有影响;9.2.1的扭矩测试也不能损坏灯头
8. CAP TEMPERATURE RISE
1) 测试需在球泡的额定电压下进行
2) 灯头温升不能超过120K
3) 测试方法:球泡灯灯头朝上并用电源线悬挂在防风箱里
   球泡距离防风箱的各个面都要大于200mm
   测试套筒:含镍99%以上
         维氏硬度135±15
             纹理尺寸接近于最大0.019mm
             厚度0.5±0.02mm

   弹性线:直径接近0.8mm
           长度接近套筒周长的1—1.5倍

   电源线:铜材质
   0.56-0.71mm²
   0.85-0.95的单根导体
           长度接近110mm

测试所需镍圈如图所示:
9. RESISTANCE TO HEAT
球压
125℃  固定载流部件的绝缘材料:壳体,PCB,骨架等等
80℃ 防触电的绝缘材料:灯罩等等
用20N的重物压1小时,压抗不能超过2mm

注:1.以上温度需要和温升测试材时的材料实测温度+25度作对比,取较高的指作球压
2.测试样品至少厚2.5mm,可以2个或多个样品叠加

球压测试仪如图所示:

10. RESISTANCE TO FLAME AND IGNITION
所有固定载流部件和防触电作用的绝缘材料需要经受住650℃灼热丝测试.
灼热丝试验机如图所示:

11. Fault conditions

在实验室环境下,样品灯头朝上,在额定电压的0.9-1.1倍范围内进行元器件开短路测试,并且1次只能短路一个元器件。

测试需要进行8小时,并且测试中不能起火或者产生可燃性气体,导体不能外露。
还需满足第7章的防触电测试和第8章直流1000V的绝缘电阻测试

12. CREEPAGE DISTANCES AND CLEARANCE

针对于非SELV结构球泡
对于SELV结构球泡

爬电距离参考61347-1 Annex L

13. Abnormal operation
非调光灯泡误装入调光线路或者电子控制线路的潜在危险
在额定电压下,灯头朝上或包装上标识的位置摆放。
设置R1和S1,使Ir.m.s最大。
如果灯泡爱60分钟内故障了,Ir.m.s下调10%,在进行测试。直到达到60分钟稳定状态。
测试需要进行8小时,并且测试中不能起火或者产生可燃性气体,导体不能外露。

14. Photobiological safety

1)紫外辐射不能超过2 mW/klm
2)根据IEC TR 62778,蓝光危险必须为豁免或1类危险
3)红外辐射

15. AS/NZS IEC 62560:2014 APPENDIX ZZ

10.耐久和温升:
   240小时的耐久测试
   温升测试中金属外壳不超过73℃,非金属外壳不超过90℃
12.固定载流部件的非金属材料需要做750℃灼热丝
  如果材料的起燃时间超过2秒还需要做针焰试验
PCB需要做针焰测试,并且起燃时间不能超过15秒

耐久性测试房如图所示:
-----以上由东莞安规整理提供
